Шкаф авр что это такое

Для чего необходим шкаф автоматического ввода резерва АВР

Шкаф автоматического ввода резерва (АВР) – устройство, обеспечивающее подключение потребителей к резервной линии электроснабжения в случае отключения рабочего источника питания или снижения качества электроэнергии (аварийные случаи короткого замыкания, пропадание или нарушение чередования фаз). Щиты АВР устанавливаются на объектах с электроприемниками, относящимися к 1-й категории, работа которых обеспечивает электроснабжение промышленных и коммунально-бытовых предприятий, медицинских и банковских учреждений, объектов транспорта, связи и др.

Шкаф АВР – устройство и функциональные задачи

Шкаф (щит) АВР представляет собой металлическую конструкцию навесного или напольного исполнения. Внутри такого блока на специальных рамах монтируются коммутационно-защитные аппараты (автоматические выключатели). В нижней части корпуса предусмотрен специальный съемный люк для ввода кабеля.

Дверь оснащается замком и в устройствах со степенью защиты IP54 уплотняется резиновым шнуром. Щиты АВР навесного исполнения (25-160А) крепятся к стене при помощи анкеров или крепежных кронштейнов, а напольные шкафы (160-400А) монтируются анкерами через специальные отверстия в основании корпуса.

Шкафы автоматического ввода резерва выполняют ряд функциональных задач, в числе которых:

Схема АВР

Структура схемы автоматического ввода резерва зависит от величины рабочего напряжения и сложности конфигурации (количества вводов, типа блокировки и пр.)

По алгоритму работы различают АВР:

Источник

Что такое автоматический ввод резерва и как работает АВР?

Нельзя гарантировать бесперебойную работу энергосистемы, поскольку всегда существует вероятность воздействия на нее техногенных или природных внешних факторов. Именно поэтому токоприемники, относящиеся к первой и второй категории надежности, положено подключать к двум или более независимым источникам энергоснабжения. Для переключения нагрузок между основными и резервными питаниями используются системы АВР. Подробная информация о них приведена ниже.

Что такое АВР и его назначение?

В подавляющем большинстве случаев такие системы относятся к электрощитовым вводно-коммутационным распредустройствам. Их основная цель — оперативное подключение нагрузки на резервный ввод, в случае возникновения проблем с энергоснабжением потребителя от основного источника питания. Чтобы обеспечить автоматическое переключение на работу в аварийном режиме, система должна отслеживать напряжение питающих вводов и ток нагрузки.

Типовой щит АВР

Расшифровка аббревиатуры АВР

Данное сокращение это первые буквы полного названия системы – Автоматический Ввод Резерва, как нельзя лучше объясняющее ее назначение. Иногда можно услышать расшифровку «Автоматическое Включение Резерва», такое определение не совсем корректное, поскольку под ним подразумевается запуск генератора в качестве резервного источника, что является частным случаем.

Классификация

Вне зависимости от исполнения, блоки, шкафы или АВР принято классифицировать по следующим характеристикам:

Требования к АВР

В число основных требований к системам аварийного восстановления электроснабжения входит:

Устройство АВР

Существует два основных типа исполнения, различающиеся приоритетом ввода:

В первом случае большинство систем имеют функцию, позволяющую переключиться на рабочий режим питания, как только в главном вводе произойдет восстановление напряжения. Двухсторонние АВР в подобной функции не нуждаются, поскольку не имеет значения от какой линии запитывается нагрузка.

Примеры схем двухсторонней и односторонней реализации будут приведены ниже, в отдельном разделе.

Принцип работы автоматического ввода резерва

Вне зависимости от варианта исполнения АВР в основу работы системы заложено отслеживание параметров сети. Для этой цели могут использоваться как реле контроля напряжения, так и микропроцессорные блоки управления, но принцип работы при этом остается неизменным. Рассмотрим его на примере самой простой схеме АВР для бесперебойного электроснабжения однофазного потребителя.

Рис. 4. Простая схема однофазной АВР

Обозначения:

В штатном режиме работы напряжение подается на индикаторную лампу и катушку реле К1. В результате нормально-замкнутый и нормально-разомкнутый контакты меняют свое положение и на нагрузку подается питание с линии А (основной). Как только напряжение в на входе А пропадает, лампочка гаснет, катушка реле перестает насыщаться, и положение контактов возвращается в исходное (так, как показано на рисунке). Эти действия приводят к включению нагрузки в линию В.

Как только на основном вводе восстанавливается напряжение, реле К1 производит перекоммутацию на источник А. Исходя из принципа работы, данную схему можно отнести к одностороннему исполнению с наличием возвратной функции.

Представленная на рисунке 4 схема сильно упрощена, для лучшего понимания происходящих в ней процессов, не рекомендуем брать ее за основу для контроллера АВР.

Варианты схем для реализации АВР с описанием

Приведем несколько рабочих примеров, которые можно успешно применить при создании щита автоматического запуска. Начнем с простых схем для бесперебойной системы электроснабжения жилого дома.

Простые

Ниже представлен вариант схемы АВР, переключающей подачу электричества в дом с основной линии на генератор. В отличие от приведенного выше примера, здесь предусмотрена защита от короткого замыкания, а также электрическая и механическая блокировка, исключающая одновременную работу от двух вводов.

Схема АВР для дома

Обозначения:

После переводов автоматов АВ1 и АВ2 алгоритм работы блока АВР будет следующим:

Теперь рассмотрим два варианта простых АВР для трехфазного напряжения. В одном из них энергоснабжение будет организовано по односторонней схеме, во втором применено двухстороннее исполнение.

Обозначения:

Рассмотрим схему «А», у которой два равноправных ввода. Чтобы не допустить одновременное подключение линий применяется принцип взаимной блокировки, реализованный на контакторах МП1 и МП2. От какой линии будет питаться нагрузка, определяется очередностью включения автоматов АВ1 и АВ2. Если первым включается АВ1, то срабатывает пускатель МП1, при этом разрывается контакт мп1.2, блокируя поступление напряжение на катушку МП2, а также замыкается контактная группа мп1.1, обеспечивающая подключение источника 1 к нагрузке.

При отключении источника 1 контакты пускателя ПМ1 возвращаются в исходное положение, что приводит в действие контактор ПМ2, блокирующий катушку первого пускателя и включающий подачу питания от источника 2. При этом нагрузка будет оставаться подключенной к этому вводу, даже если работоспособность источника 1 пришла в норму. Переключение источников можно делать в ручном режиме манипулируя выключателями АВ1 и АВ2.

В тех случаях, когда требуется одностороння реализация, применяется схема «В». Ее отличие заключается в том, что в цепь управления добавлено реле напряжения (РН), возвращающее подключение на основной источник 1, при восстановлении его работы. В этом случае размыкается контакт рн2, отключающий пускатель МП2 и замыкается рн1, позволяя включиться МП1.

Промышленные системы

Принцип работы промышленных систем энергообеспечения остается неизменным. Приведем в качестве примера схему типового шкафа АВР.

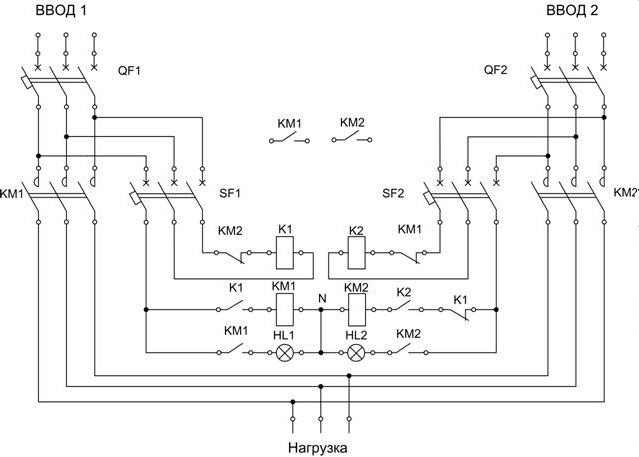

Схема типового промышленного шкафа АВР

Обозначения:

Приведенная схема АВР практически идентична, той, что была представлена на рисунке 6 (А). Единственное отличие заключается в том, что в последнем случае используется специальное реле контролирующее состояние каждой фазы. Если «пропадет» одна из них или произойдет перекос напряжений, то реле переключит нагрузку на другую линию, и восстановит исходный режим при стабилизации основного источника.

АВР в высоковольтных цепях

В электрических сетях с классом напряжения более 1кВ реализация АВР более сложная, но принцип работы системы практически не меняется. Ниже в качестве примера приведен упрощенный вариант схемы понижающей ТП 110,0/10,0 киловольт.

Упрощенная схема ТП 110/10 кВ

Из приведенной схемы видно, в ней нет резервных трансформаторов. Это говорит о том, что каждая из шин (Ш1 и Ш2) подключена к своему питающему трансформатору (T1, T2), каждый из которых может на определенное время стать резервным, приняв на себя дополнительную нагрузку. В штатном режиме секционный выключатель СВ10 разомкнут. АВР контролирует работу ТП через ТН1 Ш и ТН2 Ш.

Когда перестает поступать питание на Ш1, АВР выполняет отключение выключателя В10Т1 и производит включение секционного выключателя СВ10. В результате такого действия обе секции работают от одного трансформатора. При восстановлении источника система ввод резерва перекоммутирует систему в исходное состояние.

Микропроцессорные бесконтакторные системы

Завершая тему нельзя не упомянуть о АВР с микропроцессорными блоками управления. В таких устройствах, как правило, используются полупроводниковые коммутаторы, которые более надежны, чем аппараты, выполняющие переключение с помощью контакторов.

Электронный блок АВР

Основные преимущества бесконтакторных АВР несложно перечислить:

К числу недостатков следует отнести сложный ремонт электронных АВР. Самостоятельно реализовать схему устройства также не просто, для этого потребуются знания электротехники, электроники и программирования.

Источник

Типовые схемы подключения АВР — определение, принцип работы

Когда электричество исчезает даже на несколько минут, предприятия могут понести колоссальные убытки. А для больниц такая ситуация просто опасна. В большинстве объектах необходимо обеспечивать бесперебойное электроснабжение. Для этого его следует подключить к нескольким источникам электроэнергии. Специалисты при таком подходе используют АВР.

Что такое АВР и его назначение

Автоматический ввод резерва или АВР – это система, относящаяся к электрощитовым вводно-коммутационным распределительным устройствам. Основной целью АВР является быстрое подключение нагрузки на резервное оборудование. Такое подключение необходимо, когда появляются проблемы с подачей электричества от главного источника электроэнергии. Система следит за напряжением и током нагрузки и таким образом обеспечивает автоматическое переключение на функционирование в аварийном режиме.

АВР необходимо, если имеется запасной источник питания (дополнительная линия или еще один трансформатор). Если при аварийной ситуации будет отключен первый источник, вся работа перейдет на запасной. Использование АВР позволит избежать неприятностей, вызванных перебоями подачи электроэнергии.

Требования к АВР

Основные требования к системам АВР заключаются в следующем:

Принцип работы автоматического ввода резерва

Основой работы АВР является контроль напряжения в цепи. Контроль может осуществляться как при помощи любых реле, так и при помощи микропроцессорных блоков управления.

Справка! Реле контроля напряжения (также называют вольт контроллер) отслеживает состояние электрического потенциала. В случае перенапряжения в сети вольт контроллер мгновенно обесточит сеть.

Контактная группа, контролирующая наличие электроэнергии, играет основную роль в системе АВР. В нашем случае это реле. Когда напряжение пропадает, управляющий механизм получает сигнал и переключается на питание генератора. Когда основная сеть начинает работать штатно, этот же механизм переключает питание обратно.

Основные варианты логики функционирования АВР

Система АВР с приоритетом первого ввода

Суть работы системы АВР этого типа заключается в том, что нагрузка изначально подключается к источнику электроэнергии № 1. Когда случается перегрузка, короткое замыкание, обрыв фазы или другая аварийная ситуация, нагрузка переходит на запасной источник. Когда подача электричества на первом восстановлена до нормальных параметров, нагрузка автоматически переключается обратно.

Система АВР с приоритетом второго ввода

Логика работы та же, что и у предыдущего типа системы. Разница в том, что нагрузку подключают к вводу 2. В случае аварии напряжение переходит на ввод 1. После того, как напряжение на втором источнике будет восстановлено, напряжение автоматом переключится на него.

Система АВР с ручным выбором приоритета

Схема системы АВР с ручным выбором приоритета является более сложной, чем рассмотренные выше. В этом случае на системе АВР будет установлен переключатель, с помощью которого можно регулировать выбор приоритета АВР.

Система АВР без приоритета

Эта АВР функционирует от любого источника питания. В случае, когда напряжение идет на ввод 1, а на нём происходит аварийная ситуация, нагрузка переходит на ввод 2. После стабилизации работы первого ввода механизм продолжает работать на вводе 2. Когда произойдет авария на втором, напряжение автоматом переключится на первый.

Основные типы шкафов и щитов АВР

Щит АВР на два ввода на контакторах (пускателях)

Установка шкафа АВР на пускателях – это самый простой способ создать резервное питание. Этот шкаф — наиболее бюджетный вариант установки АВР. Как правило, в шкафах АВР на 2 ввода используют автоматические выключатели. Они нужны для того, чтобы защитить систему от перегрузок и замыканий. Защиту от перекоса фаз и скачков напряжения осуществляет реле напряжения. Кроме этого, реле становятся «мозгом» всей системы автоматического ввода резерва.

Шкаф АВР с двумя контакторами работает по следующему принципу. Два контактора подключены к первому и второму источнику соответственно. Первый контактор замкнут, а у второго цепь разомкнута. Электричество идет через ввод № 1.

Внимание! В случае, когда у АВР логика приоритета второго ввода, ситуация будет обратной: цепь второго контактора замкнута, а первого – разомкнута.

Если подача тока на первом вводе пропадет, а на втором будет нормальной, то контакты второго пускателя замкнутся, и механизм переключится на него. Как только на первом вводе напряжение восстановится – схема перейдет в первоначальное состояние.

При помощи реле здесь можно отрегулировать время задержки, с которой будет осуществляться переключение с одного источника на другой. Оптимальная задержка – от 5 до 10 секунд, она позволит обезопасить систему от ложного срабатывания АВР. Ложное срабатывание может произойти, например, в случае просадки напряжения.

Справка! Для того чтобы оба контактора не могли включиться одновременно, в щитах АВР используют дополнительные механические блокировки.

Щит АВР на 2 ввода на автоматах с моторным приводом

Они лучше всего подходят для использования при номинальных токах 250-6300А. Когда ток на основном вводе пропадает, специальные электромоторы получают сигнал и взводят пружины запасного выключателя, переключая нагрузку на другой ввод.

Основные плюсы шкафов АВР на моторе:

Суть функционирования этого щита заключается в следующем. Если на основном вводе случилась авария, автоматика проверяет, готов ли ввод 2 для подачи тока. Если все в порядке, то пружина автомата второго ввода взводится, и подается электроэнергия. Когда ввод № 1 снова может работать в штатном режиме, весь процесс идет в обратном порядке, подавая электроэнергию на основной ввод.

На щитах с моторным приводом, как правило, устанавливается лицевая панель, на которой можно отслеживать все изменения в АВР. А для предотвращения одновременного срабатывания двух автоматических выключателей нередко используют электрические блокировки.

Щит АВР на 3 ввода

Эти шкафы являются одними из самых надежных источников питания. Все потому, что в АВР на 3 ввода есть две запасных линии, что обеспечивает максимально низкую возможность отключения питания на объекте. Обычно такие шкафы АВР используют при взаимодействии с потребителями первой категории надежности электроснабжения. К ним относятся такие объекты, обесточивание которых влечет за собой угрозу для жизни людей или безопасности государства, а также может причинить большой материальный ущерб.

Щиты АВР на 3 ввода работают по двум наиболее распространенным схемам.

Первая – это когда одна секция потребителей питается от трех независимых линий. Тогда можно установить приоритет для одного из вводов, а можно работать без приоритета. Нагрузка будет подключена туда, где нормализовано напряжение.

Вторая схема функционирования щита АВР на 3 ввода состоит в том, что две секции потребителей работают от двух линий, которые независимы друг от друга. Третий ввод подключается к запасному источнику питания. В случае аварийной ситуации он подключается к одной из секций.

Справка! Подобные щиты могут быть оснащены и механической блокировкой, и автоматами с электроприводами.

Вводно-распределительное устройство с АВР

Устройство используется для приема и учета электричества, а также для защиты зданий от короткого замыкания или перегрузки. Шкафы ВРУ с АВР используют в сетях переменного тока с напряжением 380/220В с частотой 50Гц.

Шкафы ВРУ с автоматическим вводом резерва представляют собой отдельную панель, где функционирует как автоматическое, так и ручное переключение, а также происходит учет электроэнергии, которая потребляется на каждой линии.

Шкафы ВРУ состоят из:

Также они могут быть многопанельными. Тогда дополнительно в них будут установлены противопожарные панели, распределительные панели и другие, в зависимости от требований к электроустановке.

Щит АВР для запуска генератора

Дополнительное питание от генератора электроэнергии позволяет почти полностью избежать полного обесточивания. Это один из самых надежных способов создать бесперебойную подачу электричества. Шкаф АВР в этом случае необходим, чтобы обеспечить автоматическое функционирование генератора по заданному алгоритму.

Шкаф АВР для генератора может работать и в автоматическом, и в ручном режиме. Изначально в нём установлен автоматический режим, но вы можете его легко изменить.

Важно! Для корректной работы связки АВР-генератор последний должен иметь возможность запускаться автоматически.

Когда на вводе 1 прекращается подача электричества, система АВР отправит сигнал для запуска генератора. После того, как генератор начнет нормально функционировать, и напряжение на втором вводе достигнет нужного уровня, механизм переключится на резервный источник. Благодаря установленному реле времени второй ввод не будет подключен к генератору, пока он не начнет работать в штатном режиме. Как только на основном (первом) источнике будет восстановлена подача электроэнергии, генератор будет отключен, а питание переключится на ввод 1.

В ручном режиме работы включение и отключение генератора происходит за счет нажатия специальных кнопок.

БУАВР

Блок управления автоматического включения резерва работает в составе устройств АВР и осуществляет переключение с одного источника на другой. Также он контролирует состояние линий, управляет контакторами и магнитными пускателями, моторами и запускает электрогенератор.

БУАВР в течение определенного периода измеряет напряжение в фазах и обрабатывает результаты в реальном времени. Благодаря этому он может определять среднее значение напряжения в каждой фазе. БУАВР имеет повышенную устойчивость к перенапряжению.

АВР Zelio Logic

Система автоматического ввода резерва с релейной логикой переключения между источниками. Используется программируемое реле Zelio Logic. Одним из основных преимуществ выбора такого реле является европейское качество при относительно низкой стоимости. Также реле Zelio Logic отличается довольно простым программированием. Для корректного использования достаточно базовых знаний. Также реле имеет графический интерфейс, что серьезно упрощает взаимодействие.

АВР ATS

АВР ATS — это шкафы АВР с интеллектуальными микропроцессорными блоками. На данный момент такой вариант шкафа АВР является самым дорогостоящим на рынке. Наиболее востребованы они на промышленных предприятиях, где важно обеспечить надежную бесперебойную работу сети и максимально быстрое переключение на альтернативный источник питания. Некоторые АВР ATS переключаются с одного ввода на другой буквально за две секунды. Также таким блокам не нужно дополнительное питание. Они работают при 480В. Можно выбрать наиболее удобный алгоритм, а также автоматический или ручной режим.

УЗИП — что это такое, описание и схемы подключения в частном доме

Для чего нужен магнитный пускатель и как его подключить

Что такое импульсное реле — схема подключения для управления освещением

Что такое выпрямитель напряжения и для чего нужен: типовые схемы выпрямителей

Что такое диодный мост, принцип его работы и схема подключения

Принцип работы и схема подключения теплового реле

Источник

Шкаф АВР: что это и зачем нужно?

Вопрос бесперебойного снабжения электроэнергией очень важен для многих промышленных предприятий, технических служб и даже офисных зданий. В основном, данная задача решается при помощи резервного источника питания или резервной линии электропередач. Однако при таком решении возникает иная дилемма: как максимально быстро переключить объект на резервное питание еще до того, как полностью отключится основная линия?

Шкаф автоматического ввода резерва (АВР) — устройство, задача которого — автоматическое переключение питания с поврежденной основной линии на резервную.
Почему это столь важно? Для многих производств и офисов даже недолгое отключение электропитания может обернуться серьезной неприятностью: сбои в настройках производственной и компьютерной техники могут остановить работу на многие часы. Для того чтобы избежать подобных ситуаций, шкаф АВР в автоматическом режиме переключается на резервное питание при падении напряжения на основной линии. Таким образом, переключение происходит еще до непосредственного отключения основной линии, благодаря чему обеспечивается бесперебойное питание.

Принцип работы шкафа АВР

Шкаф АВР состоит из микропроцессора, переключателей, контролера АВР и реле различного назначения (РЗиА). Когда напряжение на подконтрольном системе АВР участке сети снижается, реле отправляет сигнал в микропроцессор, который в случае необходимости переключает линии питания.
Однако такая система может стать потенциально опасной. Если причиной падения напряжения стало короткое замыкание на участке сети, то подача дополнительного тока на участок может привести к серьезным повреждениям электросети и аварийным ситуациям.
Чтобы избежать аварий, шкафы АВР не подключают сеть к дополнительному питанию при:

Таким образом достигается максимально безопасное обеспечение бесперебойного питания.

Какие бывают шкафы АВР?

Все виды шкафов АВР можно классифицировать по двум основным признакам:

АВР с коммутационным аппаратом (АВР на контакторах) являются простыми и более дешевыми, чем АВР с бесконтактным аппаратом, они также меньше нагреваются и требуют меньше ресурсов. Однако устройство бесконтактного аппарата дает шкафам АВР больше режимов переключения и помогает избегать скачков напряжения в сети.

Приоритетная схема работы подразумевает наличие у шкафа одного входа под «приоритетный» источник питания. Такой тип устройства максимально эффективен на объектах, где источником резервного питания являются генераторы, работающие непостоянно. Бесприоритетные шкафы АВР будут эффективны там, где источником резервного питания является запасная сеть с постоянным напряжением. Система таких шкафов предполагает то, что каждый вход (каждая из линий снабжения) может стать основным.

Какой шкаф лучше?

Как было сказано выше, основными отличительными характеристикам шкафов АВР являются тип аппарата и схема работы. Выбор схемы работы должен основываться на типе сети, где будет установлен шкаф. Поэтому определить лучший тип шкафа по схеме работы просто невозможно. А касательно шкафов с различными типами аппарата можно сказать следующее: безусловно, бесконтактный тип аппарата лучше, т. к. дает больше возможностей переключения, однако эти дополнительные возможности не всегда нужны.

Завод МЗЭМИ выпускает шкафы АВР различной модификации и в различных комплектациях. Это дает покупателю возможность подобрать тип устройства, максимально соответствующий его потребностям, не переплачивая при этом за лишние функции.
