Самоходная зенитная установка ЗСУ-23-4 «Шилка»: история создания, описание и характеристики

Местом боевого крещения для «Шилки» стал Ближний Восток, затем была борьба против американской авиации во Вьетнаме, многочисленные конфликты на африканском континенте и война в Афганистане. У афганских моджахедов не было авиации, поэтому «Шилку» использовали не по назначению: ЗСУ-23-4 применялась для поддержки сухопутных войск и защиты транспортных колонн. Душманы называли «Шилку» «шайтан-арбой» и очень ее боялись.

ЗСУ-23-4 предназначена для прикрытия наземных войск, а также борьбы с низколетящими целями. «Шилка» входила в состав ПВО полкового звена. Потенциальные противники высоко оценивали боевую эффективность этого зенитного комплекса, в свое время американцы и израильтяне потратили много сил, чтобы получить его для изучения.

В настоящее время ЗСУ-23-4 считается устаревшей зенитной установкой, еще в советское время началась ее замена на более совершенный ЗРПК «Тунгуска». Несмотря на это, «Шилки» до сих пор стоят на вооружении вооруженных сил России, Украины и нескольких десятков других стран. Они активно используются в локальных конфликтах на территории стран третьего мира.

История создания

Советская пехота и танкисты подобной роскоши не имели и всю войну сильно страдали от налетов немецкой авиации. Ситуацию принялись исправлять уже после победы над немцами.

В 1947 году начались работы по созданию 57-мм самоходной зенитной установки ЗСУ-57-2. Однако на момент начала производства этот комплекс уже был устаревшим. Он имел слишком низкий темп стрельбы (220-240 выстрелов в минуту), обойменное заряжание и открытую сверху башню. ЗСУ-57-2 не имела РЛС, поэтому обнаружить цель можно было только визуально, также у нее отсутствовала система защиты от ОМП. Тем временем потенциальный противник не дремал: американцы, изучив трофейные образцы немецкой «Шаровой молнии», в 1956 году приняли на вооружение 40-мм ЗСУ с радиолокационной системой обнаружения целей.

В 1957 году в СССР начинаются работы над созданием новой самоходной зенитной установки. Было запущено сразу два конкурирующих проекта: ЗСУ-37-2 «Енисей», вооруженный двумя 37-мм пушками и ЗСУ-23-4 «Шилка», с четырьмя 23-мм орудиями. Обе зенитные установки были оснащены РЛС, имели гусеничное шасси и систему защиты от ОМП. Формально они предназначались для решения различных задач: «Енисей» обеспечивал защиту бронетанковых войск, а «Шилка» должна была прикрывать мотострелковые части. Оба комплекса имели ленточное питание орудий и водяное охлаждение стволов.

К 1960 году оба зенитных комплекса были готовы, и начались их испытания. ЗСУ-23-4 «Шилка» оказалась в 1,5-2 раза эффективнее своего конкурента в стрельбе по низколетящим скоростным целям, зато «Енисей» превосходил ее по высоте поражения. Комиссия рекомендовала принять на вооружение оба зенитных комплекса. Однако в серию пошла только «Шилка», работы по «Енисею» были приостановлены.

К 1970 году «Шилка» стала основным мобильным зенитным комплексом СА, она полностью заменила ЗСУ-57-2 и стала отправляться на экспорт. Впервые «Шилки» применили в ходе арабо-израильского конфликта 1973 года. Тогда сирийская ПВО сумела уничтожить 98 самолетов ВВС Израиля, 10% из которых было на счету ЗСУ-23-4. Плотный зенитный огонь на малых высотах оказывал деморализующее действие на израильских пилотов, заставляя их подниматься на большие высоты, где они становились легкой добычей ЗРК.

«Шилки» использовались во время ирано-иракской войны (обеими сторонами), в завершающей стадии войны во Вьетнаме, в ходе операции «Буря в пустыне».

В Афганистане советские войска использовали ЗСУ-23-4 для поражения наземных целей. У «Шилки» снимали ненужный РЛС и увеличивали боекомплект до 4 тыс. снарядов. После появления на поле боя «Шилки» душманы обычно начинали отходить.

Главным недостатком «Шилки» являлась недостаточная мощь 23-мм снаряда, не устраивала военных и наклонная дальность орудия, и недостаточное фугасное действие снарядов. При создании нового штурмовика американцы испытывали на нем действие трофейной «Шилки», захваченной евреями во время войны 1973 года. Так появился знаменитый А-10 «Бородавочник», который действительно неплохо защищен от зенитных боеприпасов калибра 23 мм. Американцы активно рекламировали этот самолет, называя его неуязвимым для огня советской ПВО.

За годы эксплуатации данного комплекса были разработаны несколько его модификаций.

Описание конструкции

ЗСУ-23-4 «Шилка» имеет сварной корпус с противопульным и противоосколочным бронированием. Он разделен на три отсека: управления, расположенный в передней части машины, боевое отделение – находящееся в ее центре и силовой отсек – в кормовой части. На правом борту зенитной установки расположено три люка, через которые происходит демонтаж и обслуживание оборудования машины, а также вентиляция агрегатов.

Боекомплект «Шилки» состоит из двух типов 23-мм снарядов: бронебойных БЗТ и осколочных ОФЗТ. Бронебойные боеприпасы БЗТ не имеют взрывчатого вещества и содержат только зажигательный состав для трассирования. Снаряды ОФЗТ имеют взрыватель и самоликвидатор (время действия 5-10 секунд). В ленте на четыре патрона ОФЗТ идет один БЗТ.

Наведение производится с помощью гидравлических приводов, возможно и ручное наведение. Темп стрельбы – 3400 выстрелов в минуту.

В приборном отсеке башни находится радиолокационно-приборный комплекс, с помощью которого происходит поиск цели, ее сопровождение и высчитываются траектории снарядов и необходимое упреждение. Дальность обнаружения воздушных объектов – 18 км.

Зенитный комплекс «Шилка» может вести огонь по воздушным целям в нескольких режимах:

Автоматический режим стрельбы считается основным.

Радиолокационно-приборный комплекс состоит из следующих элементов:

Боевая машина оснащена радиостанцией Р-123М и переговорным устройством ТПУ-4.

ЗСУ-23-4 «Шилка» оборудована дизельным двигателем В6Р. Он имеет шесть цилиндров, жидкостное охлаждение и максимальную мощность 206 кВт. Машина имеет два алюминиевых топливных бака с общим объемом 515 литров. Этого хватало до 400 км хода. Дополнительная установка предназначается для питания бортовой электроники.

Ходовая часть машины состоит из двух ведущих колес, двух направляющих колес и двенадцати опорных катков с обрезиненными ободами. Подвеска – независимая торсионная.

Защита экипажа от ОМП происходит за счет создания в боевом отделении избыточного давления и очистки воздуха.

Модернизация зенитного комплекса «Шилка» шла по пути улучшения ее способности обнаруживать воздушные цели, а также увеличения защищенности комплекса. Еще в середине 70-х годов для управления стрельбой зенитных установок на полковом уровне был создан комплекс «Овод-М-СВ». В его состав входила РЛС «Лук-23» и автоматизированная система управления огнем.

В середине 90-х появились модификации «Шилка-М4» и «Шилка-М5» с более совершенными системами управления огнем. Для поражения бронированных целей был создан 23-мм подкалиберный боеприпас.

В 1999 году широкой общественности была представлена модификация «Шилки», на башне которой были дополнительно установлены ПЗРК «Игла».

Достоинства и недостатки

Одним из главных минусов зенитной установки «Шилка» является ее тяжелая, сложная и маломощная ходовая часть. Ее ремонт и обслуживание – дело сложное и трудоемкое. Чтобы добраться до некоторых ее узлов, необходимо демонтировать множество агрегатов, слить масло и охлаждающую жидкость. Мощность в 240 л. с., на которую способен двигатель «Шилки», недостаточна для ее веса, поэтому машина тихоходна и маломаневрена.

Кроме этого, в силовой установке и ходовой части машины допущены другие конструкционные ошибки и недоработки, результатом чего стали частые поломки зенитной установки.

РЛС «Шилки» имеет небольшой радиус действия и довольно капризна в настройке. Также следует добавить, что машина обеспечивала минимальный уровень комфорта для экипажа.

Однако все вышеперечисленные минусы нивелируются высочайшим уровнем надежности зенитных пушек комплекса. Если они правильно собраны и установлены, система охлаждения залита водой по нормам, то вероятность сбоя или выхода из строя во время стрельбы практически исключалась.

Даже сегодня «Шилка» может представлять серьезную опасность для самолетов и вертолетов противника, если, конечно же, они летят не слишком высоко.

Технические характеристики

Ниже представлены ТТХ ЗСУ-23-4 «Шилка».

Год принятия на вооружение	1962
Размеры зоны поражения, км:
– по дальности	0-2,5
– по высоте	0-1,5-2
Скорость поражаемых целей, м/c:
– при стрельбе навстречу	450
– при стрельбе вдогон	300
Количество и калибр пушек, мм	4х23
Масса снаряда, кг	0,19
Начальная скорость снаряда, м/c	1000
Возможность стрельбы в движении	Да
Всепогодность работы	Да
Масса, т	20,5
Расчет, чел.	4

Источник

Рассказы об оружии. ЗСУ-23-4 «Шилка» снаружи и внутри

Плавно переходим от ЗСУ-57-2 к великой (и совсем вот не побоюсь этого слова) преемнице. «Шайтан-арбе» — «Шилке».

Об этом комплексе можно говорить бесконечно, но достаточно одной короткой фразы: «В строю с 1965 года». И достаточно, в общем и целом.

История… Историю создания растиражировали так, что добавить что-то новое или пикантное нереально, но, говоря о «Шилке», нельзя не отметить несколько фактов, которые просто вписывают «Шилку» в нашу военную историю.

Итак, 60-е годы прошлого века. Реактивные самолеты уже перестали быть чудом, являя собой вполне серьезную ударную силу. С совершенно иными скоростями и возможностями по маневру. Вертолеты тоже встали на винт и рассматривались не только как транспортное средство, но и как вполне себе приличная оружейная платформа.

А главное, вертолеты начали пытаться догонять самолеты Второй мировой, а самолеты совершенно обогнали своих предшественников.

И со всем этим надо было что-то делать. Особенно на армейском уровне, «в полях».

Да, появились зенитно-ракетные комплексы. Пока еще стационарные. Вещь многообещающая, но в будущем. Но основную нагрузку по-прежнему несли зенитные пушки всех размеров и калибров.

Мы уже рассказывали о ЗСУ-57-2 и тех сложностях, с которыми столкнулись расчеты установок при работе по низколетящим быстрым целям. Зенитные комплексы ЗУ-23, ЗП-37, ЗСУ-57 могли попасть в скоростные цели случайно. Снаряды установок, ударного действия, без взрывателя, для гарантированного поражения должны были попасть в саму цель. Насколько высока была вероятность прямого попадания, судить не берусь.

Несколько лучше дела обстояли с батареями зенитных орудий С-60, наведение которых могло вестись автоматически по данным радиоприборного комплекса РПК-1.

Но в целом ни о каком точном зенитном огне речь уже не шла. Зенитные пушки могли поставить заслон перед самолетом, вынудить летчика сбросить бомбы или осуществить пуск ракет с меньшей точностью.

«Шилка» стала прорывом в области поражения летающих целей на небольших высотах. Плюс мобильность, которую уже оценили по ЗСУ-57-2. Но главное – точность.

Сегодня всеми, кто мыслит современными категориями, термин «автономный комплекс» воспринимается как должное. А в шестидесятых это был подвиг конструкторской мысли, вершина инженерных решений.

Генеральному конструктору Николаю Александровичу Астрову удалось создать бесподобную машину, которая прекрасно показала себя в боевых условиях. И не раз.

Это при том, что Астров не был авторитетом в области создания зенитных систем! Он был конструктором танков!

Малые плавающие танки Т-38 и Т-40, гусеничный бронированный тягач Т-20 «Комсомолец», лёгкие танки Т-30, Т-60, Т-70, самоходная установка СУ-76М. И другие, менее известные или не пошедшие в серию модели.

Что же такое ЗСУ-23-4 «Шилка»?

Наверное, стоит начать с предназначения.

Предназначена «Шилка» для защиты боевых порядков войск, колонн на марше, стационарных объектов и железнодорожных эшелонов от нападения воздушного противника на высотах от 100 до 1500 метров, на дальностях от 200 до 2500 метров при скорости цели до 450 м/с. «Шилка» может вести огонь с места и в движении, снабжена аппаратурой, обеспечивающей автономный круговой и секторный поиск целей, их сопровождения, выработку углов наведения пушек.

Вооружение комплекса состоит из 23-мм счетверенной автоматической зенитной пушки АЗП-23 «Амур» и системы силовых приводов, предназначенных для наведения.

Вторая компонента комплекса — радиолокационно-приборный комплекс РПК-2М. Его назначение тоже понятно. Наведение и управление огнем.

Важный аспект: «Шилка» может работать как с РЛС, так и с обычным визирным оптическим устройством прицеливания.

Локатор обеспечивает поиск, обнаружение, автоматическое сопровождение цели, определяет ее координаты. Но в середине 70-х годов американцы изобрели и начали вооружать самолеты ракеты, которые могли по радиолокационному лучу найти локатор и поразить его. Тут и пригодилась простота.

Третья составляющая. Шасси ГМ-575, на котором все, собственно, и смонтировано.

Экипаж «Шилки» состоит из четырех человек: командира ЗСУ, оператора поиска-наводчика, оператора дальности и механика-водителя.

Механик-водитель — это самый блатной член экипажа. Он находится в просто ошеломительной роскоши, по сравнению с другими.

Остальные находятся в башне, где мало того, что тесно и как в нормальном танке есть обо что приложиться головой, так еще и (нам так показалось) током приложить может легко и непринужденно. Очень тесно.

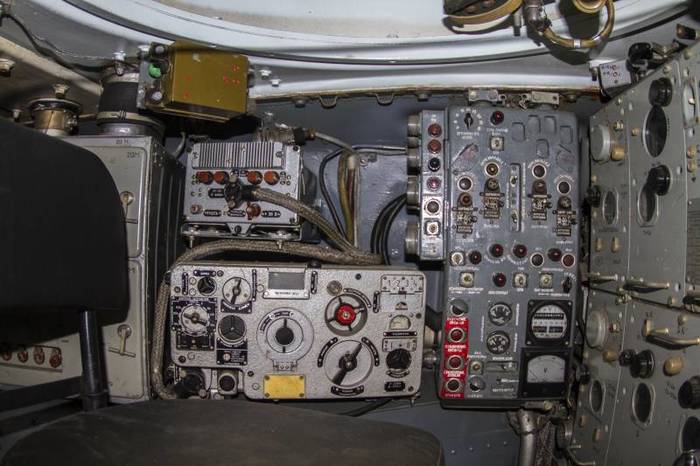

Аналоговая электроника. Смотришь с благоговейным трепетом. По круглому экрану осциллографа, судя по всему, оператор и определял дальность. Ух.

Боевое крещение «Шилка» получила во время так называемой «Войны на истощение» 1967-70 годов между Израилем и Египтом в составе ПВО Египта. И после этого на счету комплекса еще два десятка локальных войн и конфликтов. В основном на Ближнем Востоке.

Но особое признание «Шилка» получила в Афганистане. И почетное прозвище «Шайтан-арба» у моджахедов. Лучший способ угомонить организованную в горах засаду – это применить «Шилку». Длинная очередь из четырех стволов и последующий ливень фугасных снарядов на предполагаемых позициях – лучшее средство, спасшее не одну сотню жизней наших солдат.

Кстати, взрыватель вполне нормально срабатывал при попадании в глинобитную стену. И попытка спрятаться за дувалами кишлаков обычно ни к чему хорошему не приводила душманов…

Учитывая, что авиации у афганских партизан не было, «Шилка» полностью реализовала свой потенциал ведения огня по наземным целям в горах.

Более того, был создан специальный «афганский вариант»: был изъят радиоприборный комплекс, совершенно не нужный в тех условиях. За счет него боекомплект удалось увеличить с 2000 до 4000 выстрелов и был установлен ночной прицел.

К концу пребывания наших войск в ДРА, колонны, сопровождаемые «Шилкой», редко атаковывались. Это тоже признание.

Также признанием можно считать то, что в нашей армии «Шилка» по-прежнему в строю. Более 30 лет. Да, это уже далеко не та машина, начинавшая свою карьеру в Египте. «Шилка» перенесла (успешно) не одну глубокую модернизацию, а одна из таких модернизаций получила даже имя собственное, ЗСУ-23-4М «Бирюса».

39 стран, причем не только наши «верные друзья», приобрели у Советского Союза эти машины.

И сегодня на вооружении российской армии тоже числятся «Шилки». Но это уже совсем другие машины, о которых стоит вести отдельный рассказ.

Источник

ЗСУ-23-4 «Шилка».»Шайтан-арба» по-русски.

Предназначена «Шилка» для защиты боевых порядков войск, колонн на марше, стационарных объектов и железнодорожных эшелонов от нападения воздушного противника на высотах от 100 до 1500 метров, на дальностях от 200 до 2500 метров при скорости цели до 450 м/с. «Шилка» может вести огонь с места и в движении, снабжена аппаратурой, обеспечивающей автономный круговой и секторный поиск целей, их сопровождения, выработку углов наведения пушек.

Вооружение комплекса состоит из 23-мм счетверенной автоматической зенитной пушки АЗП-23 «Амур» и системы силовых приводов, предназначенных для наведения.

Важный аспект: «Шилка» может работать как с РЛС, так и с обычным визирным оптическим устройством прицеливания.

Локатор обеспечивает поиск, обнаружение, автоматическое сопровождение цели, определяет ее координаты. Но в середине 70-х годов американцы изобрели и начали вооружать самолеты ракеты, которые могли по радиолокационному лучу найти локатор и поразить его. Тут и пригодилась простота.

Экипаж «Шилки» состоит из четырех человек: командира ЗСУ, оператора поиска-наводчика, оператора дальности и механика-водителя.

Механик-водитель — это самый важный член экипажа. Он находится в отдельном и просторном отсеке.

Боевое крещение «Шилка» получила во время так называемой «Войны на истощение» 1967-70 годов между Израилем и Египтом в составе ПВО Египта. И после этого на счету комплекса еще два десятка локальных войн и конфликтов. В основном на Ближнем Востоке.

Но особое признание «Шилка» получила в Афганистане. И почетное прозвище «Шайтан-арба» у моджахедов. Лучший способ угомонить организованную в горах засаду – это применить «Шилку». Длинная очередь из четырех стволов и последующий ливень фугасных снарядов на предполагаемых позициях – лучшее средство, спасшее не одну сотню жизней наших солдат.

За время своей службы в войсках «Шилка» несколько раз модернизировалась. Были модернизированы газотурбинный агрегат (его ресурс увеличили в 2 раза – с 300 часов до 600 часов), счетно-решающий прибор, появился командирский прибор наведения. Наиболее существенной переделке подверглись автоматы 2А7 и пушки 2А10, ненадежную пневмозарядку автоматов заменили пирозарядкой. Замена сварной трубки отвода охлаждающей жидкости на гибкий трубопровод позволила увеличить ресурс ствола с 3500 до 4500 выстрелов. В 1973 году ЗСУ-23-4М приняли на вооружение под другим именем – «Бирюса», хотя для всех военных она по-прежнему оставалась «Шилкой». Последняя модернизация прошла незадолго до снятия «Шилки» с производства. На ней была установлена аппаратура распознавания «свой–чужой». С 1982 года ЗСУ-23-4 прекратила поступать в войска.Всего было выпущено около 6500 штук этих ЗСУ.

Находится на вооружении у ряда стран до сих пор.

В 35 масштабе в пластике производила модель «шилки» фирма Драгон.Теперь присоединилась фирма Hong.

Драгон я собирал со смоляным интерьером.Есть такая машина в коллекции.

Адская машина для мехвода. Сколько солдат спалило себе пряжки ремней аккумуляторами. Дело в том, что 4 АКБ расположены за шторкой справа от мехвода, и загрузить их можно только когда сидишь на месте мехвода и тебе подают АКБ на колени. Если не снял ремень, то в очень большой шанс коротнуть клемы, ведь они расположены сбоку.

Отдельное спасибо разработчикам за подламывающиеся рычаги управления.

Тянешь рычаг на себя, он подламывается пополам и тормоз вылетает, для чего это сделано до сих пор для меня огромный секрет.

В Operation Flashpoint первой приходилось такую реквизировать). Исключительно эффективная штука против наземных целей. Там где надо было постоянно шкерится, ползая на пузе и рискуя быть аннигилированным, Шилка позволяла получить значительное огневое преимущество).

Делали для перекрытия войск с воздуха, а оказался шикарный инструмент для защиты на земле.

После чего подлые русские коварно разработали «Тунгуску» с 30-мм артчастью

«Сам не летаю, и другим не даю»

О, моя техника. Командир Шилки.

Огонь трассерами ночью с такого аппарата запомнился надолго-были масштабные учения с авиацией и бронетехникой.

Автор а где парад трофейных шилок в Тель Авиве?)

Блин как-то попалась мне доинющая статья с галереей трофейной техники у израильтяне,не могу сейчас найти

Не знал, что ещё в афганистане шилка по пехоте била. Впервые такое только в сирии увидел.

А с Американцами то чего? Как простота машины спасала её от HARM?
