Марки и шифры для разделов проектной документации

В данной статье речь пойдет о том, какие марки должны быть назначены для основного комплекта рабочих чертежей и шифры для разделов проектной документации.

Марки основных комплектов рабочих чертежей должны обозначатся согласно ГОСТ Р 21.1101-2013 СПДС по таблице Б.1.

Tablica B.1 18102018

Tablica B.1 okon4anie 18102018

Шифры разделов проектной документации на объекты капитального строительства производственного и непроизводственного назначения обозначаются согласно ГОСТ Р 21.1101-2013 СПДС по таблице А.1.

Tablica A.1 18102018

Шифры разделов проектной документации на линейные объекты согласно ГОСТ Р 21.1101-2013 СПДС по таблице А.2.

Tablica A.2 18102018

В принципе особых пояснений к данным таблицам делать я не вижу смысла. Остановлюсь лишь на одном моменте, какие объекты нужно относить к категории линейные объекты, так как сразу и не поймешь, что такое линейные объекты, в самом ГОСТе данные пояснения отсутствуют.

Некоторую ясность в этом вопросе дают следующие нормативно-правовые документы:

Согласно Градостроительного кодекса Российской Федерации” от 29.12.2004 N 190-ФЗ (ред. от 30.12.2015) (с изм. и доп., вступ. в силу с 10.01.2016).Федерального закона от 21.12.2004 N 172-ФЗ (ред. от 20.04.2015) пункт 10.1 к линейным объектам относятся:

Согласно Федерального закона от 21.07.2011 N 256-ФЗ (ред. от 14.10.2014) “О безопасности объектов топливно-энергетического комплекса” статья 2 пункт 7 к линейным объектам относятся:

Состав разделов проектной документации на линейные объекты капитального строительства и требования к содержанию этих разделов установлено в Постановлении Правительства РФ от 16.02.2008 N 87 (ред. от 21.04.2018) «О составе разделов проектной документации и требованиях к их содержанию».

Источник

Шифр проектных документов

При составлении проектной документации, возникает вопрос – какой присвоить шифр проекту. Если обратиться с ним к ГОСТам, то получим два варианта:

Первый регламентируется ГОСТом 21.101-97 «Основные требования к проектной и рабочей документации». Шифр в этом случае будет состоять из номера договора, номера здания или сооружения по генеральному плану и шифров разделов проекта:

2345-12-АТХ-С3.1

2345 – номер договора (контракта) или шифр объекта строительства;

12 – номер здания или сооружения по генеральному плану*;

АТХ – шифр раздела проекта по ГОСТ 21.101-97 «автоматизация технологического производства»

С3 – код документа, схем автоматизации (согласно ГОСТу 34.201-89 )

1 – порядковый номер документа

Второй вариант составления шифра состоит из кода организации разработчика, кода классификационной характеристики системы, регистрационного номера по ГОСТ 34.201-89 :
34.201

Код организации-разработчика присваивают в соответствии с общегосударственным классификатором предприятий, учреждений и организаций (ОКПО) или по правилам, установленным отраслевыми НТД.

Код ОКЭД (Общий классификатор видов экономической деятельности) классификационной характеристики системы или ее части (подсистемы, комплекса, компонента) присваивают в соответствии с правилами, установленными в отрасли на основе 425 подкласса общесоюзного классификатора продукции и/или общесоюзного классификатора подсистем и комплексов задач АСУ – 1 84 154.

Регистрационный номер – порядковый регистрационный номер системы (части системы) присваивает служба организации разработчика, ответственная за ведения картотеки и учет обозначений. Регистрационные номера присваивают с 001 до 999 по каждому коду регистрационной характеристики.

Код документа состоит из двух буквенно-цифровых знаков. Код для документов, определенных настоящим стандартом, проставляют в соответствии с графой 3 табл. 1. Код дополнительных документов формируют следующим образом: первый знак – буква, означающая вид документа согласно табл. 1, второй знак – цифра или буква, указывающая порядковый номер документа данного вида. Код документа отделяют от предыдущего обозначения точкой.

Порядковые номера документов одного наименования (2 знака) присваивают, начиная со второго, и отделяют от предыдущего обозначения точкой.

Номер редакции документа присваивают, начиная со второй в порядке возрастания от 2 до 9, и отделяют от предыдущего значения точкой. Очередной номер редакции присваивают в случаях сохранения (не аннулирования) предыдущей редакции.

Номер части документа отделяют от предыдущего обозначения дефисом. Если документ состоит из одной части, то дефис не проставляют и номер части документа не присваивают.

Признак документа, выполненного на машинных носителях, вводят при необходимости. Букву «М» отделяют от предыдущего обозначения точкой.

Пример шифра проектных документов:

40072920.46690.103.СА.01.1-2.М

Таблица 1: Наименование конкретных документов, разрабатываемых при проектировании системы в целом или ее части.

Стадия создания

Наименование документа

Код документа

Часть проекта

Принадлежность к

Дополнительные указания

проектно- сметной докумен-тации

эксплуа- тационной докумен- тации

Источник

Порядок обозначения проектной документации (шифр)

210ico1

Каждый проект должен иметь свое самостоятельное условное обозначение. Мне приходится работать с многими проектными организациями. Порой, создается впечатление, что некоторые не понимают, как необходимо обозначать проектную документацию.

Обозначение проектной документации состоит из двух частей: базовое обозначение и через дефис указывается марка комплекта чертежей.

ysl obozn psd

Штамп с обозначением документации

В базовое обозначение рекомендуется включать обозначение, присваиваемое проектной организацией, и через дефис — номер здания или сооружения по генплану.

ХХХХ-YY-ZZ

ХХХХ – обозначение проектной организации;

YY- номер здания или сооружения по генплану;

ZZ – марка основного комплекта чертежей.

Например, 2014-1-ЭМ1, 2014-1-ЭМ2, 2014-2-ЭП.

К обозначениям эскизных чертежей добавляют через точку заглавную букву «Н».

Текстовые документы, входящие в ведомость прилагаемых документов, должны иметь обозначение с добавлением через точку соответствующих заглавных букв:

СО — для спецификации оборудования;

ЛО — для опросного листа;

ЛС — для локальной сметы;

ВМ — для ведомости потребности в материалах;

ВР — для ведомости объемов монтажных и строительных работ.

Хочу заметить, у нас (там где я работал и работаю) принято спецификациям присваивать букву «С», а опросным листам – «ОЛ».

Рекомендуются, чтобы обозначение проектной документации имело следующий вид:

oboznachenie PSD

Обозначения проектной документации

Как видим, здесь добавляется номер договора генерального проектировщика (а также подрядного, если такой имеется) и год.

Эти рекомендации по обозначению проектной документации представлены в следующих документах:

2 Инструкция по оформлению проектной документации.

3 ГОСТ Р 21.1101—2009. Система проектной документации для строительства. Основные требования к проектной и рабочей документации.

А каких правил обозначения ПСД придерживаетесь вы?

Источник

1.8 Правила наименования

Кириллица и латиница в наименованиях

В компании применяется буквенно-цифровое именование. Допускается использование:

Наименование файлов и элементов формируется из блоков. Не допускается применение пробелов между блоками, вместо них используется символ «_» – нижнее подчёркивание.

Представленная ниже структура именования рекомендована к применению и берётся за основу при обсуждении именования файлов перед началом проекта. Принятые решения фиксируются в BEP проекта. Если в BEP не описаны отступления от стандарта и не зафиксированы принятые решения, то используется методика, описанная в данном стандарте.

Уровни

Каждое имя уровня начинается с «План на отм.» и далее содержит значение фактического расположения «+/- х.ххх». Разделителем в значении является знак «.» – точка.

В проекте настроены три типоразмера уровней:

Рисунок ниже является примером отображения уровней в разрезе / на фасаде в проекте:

01 1Пример отображения уровней в проекте

Файлы BIM-моделей (RVT, NWC, NWF)

Для управления именованием файлов и его понимания принята максимально простая схема, где:

Не все блоки могут использоваться в именовании файлов. Обязательными являются блоки с номерами 1, 2, 3, 4, 7. Существуют исключения в наименовании файлов сборок, координационных файлов, файлов окружений и др.

В дальнейшем рекомендуемая структура файлов может быть пересмотрена и изменена в связи с изменением структуры компании.

Файлы формата NWC формируются из файлов RVT и имеют идентичное наименование.

Таблица – Сокращения, принятые в именовании файлов в блоках 4 и 5

Сокращение Расшифровка
АИ Архитектурные решения интерьера
АР Архитектурные решения
АРМ
ГП
ЗД Задание
ИОС Инженерные решения
КМ
КЖ Конструкции железобетонные
КФ Координационный файл
ОКР Окружение
ОТВ Отверстия
СБР Сборка
ФК Файл коллизий

Таблица — Примеры наименования файлов BIM-моделей (RVT, NWC, NWF)

Файлы проверок на коллизии и отчётов

Данный принцип именования распространяется на все форматы файлов: NWD, NWF, DOCX, XLSX, PDF а также любые иные форматы, в которых содержится информация о проверках.

Blank diagram 7

Таблица – Сокращения, принятые в именовании файлов в блоке 2

Таблица – Примеры наименования файлов проверок на коллизии и отчетов

Блок 1 Блок 2 Блок 3 Блок 4 Блок 5 Блок 6 Блок 7
Дата проверки Тип файла Шифр проекта Корпус Стадия Дисциплины Дополнения
КЛЗ_100ХХ_К0Х_Р_АР-КР-ИОС.NWF КЛЗ 100ХХ К0Х Р АР-КР-ИОС
20201202_КК_100ХХ_К0Х_П_АР.XLSX 20201202 КК 100ХХ К0Х П АР
20190620_КЛЗ_100ХХ_К0Х_П_АР.NWD 20190620 КЛЗ 100ХХ К0Х П АР

Рабочие наборы

Наименование рабочих наборов делится на три типа:

Наименование рабочего набора связанного файла задается в соответствии с наименованием самого связанного файла.

2. Наименование пользовательских рабочих наборов. Используется как буферный при моделировании. Перед закрытием проекта обязательно следует разнести элементы в соответствующие рабочие наборы.

Blank diagram 2

1 – Дисциплина (АР, КР, ИОС).

2 – Аббревиатура пользователя.

Например: «КР_PDVO», «АР_EVAI».

3. Наименование по элементам/категориям, содержащихся в рабочих наборах.

Blank diagram 2

Например: «АР_Лестницы», «КР_Стены».

Параметры

Добавление новых параметров в ФОП, а также определение их наименования и описания осуществляется BIM-отделом.

При создании нового параметра, который будет использоваться только на данном проекте, добавляется префикс с обозначением номера проекта. Например: «10070_Номер подъезда». Также необходимо добавлять подсказку к параметру, в которой будет содержаться функциональное описание данного параметра.
При создании нового параметра, который относится к БОС, его наименование согласуется с Заказчиком.

Типоразмеры

Ж/б элементы, термовкладыши, подготовки

Blank diagram 4

Например: «ФП_B30-F150-W8_300», «СМШ_B25-F75-W4_160».

Для железобетонных конструкций последовательно указываются класс бетона по прочности, морозостойкость, водонепроницаемость. Например, B25-F75-W4.

В наименовании типоразмеров колонн/пилонов первым габаритом всегда указывается большая из характеристик сечения. Это необходимо для того, чтобы не дублировать типоразмеры геометрических конструкций с разной последовательностью сторон. Например: для колонны сечением 600х400 и 400х600 наименование типоразмера будет одинаковым – «КМ_B25-F75-W8_600х400».

Стены архитектурные и перегородки

Blank diagram 4

Например: «CВП_ГКЛ_80 (10)», «СН_Кирпич_250 (3.3)».

Сокращение Расшифровка
СВП Стена внутренняя перегородка
СН Стена наружная
СП Сэндвич-панель
СФ Стена фасадная
ТИ Теплоизоляция стен

Двери

Blank diagram 9

Не все блоки могут использоваться в наименовании. Обязательными являются блоки с номерами 1, 2, 3, 6, 7, 8.

Например: Вн_С_Прг_2080х1060_П_(1.1) Квартиры: Дверь внутренняя стальная входная в квартиру;
Вн_Д_ОСТ _EIS60_2100х900_Л_(5) ВПП: Дверь внутренняя деревянная с остеклением, противопожарная

Окна и оконно-дверные блоки

Blank diagram 7

Описание блоков:

Не все блоки могут использоваться в наименовании файлов. Обязательными являются блоки с номерами 1, 2, 6, 7.

Например: ОК_1Ст_ПВХ_А_EI30_1780х950_(ОК15): Окно с airbox, огнестойкое;
ОДБ_2Ст_ПВХ_1780х95о_(ОДБ-6П): Окно с 1 остеклением из ПВХ.

Витражи

Blank diagram 4

Описание блоков:

Не все блоки могут использоваться в наименовании файлов. Обязательными являются блоки с номерами 1, 2, 3.

Например: Витраж_Х_EIW30: Витраж холодный, огнестойкий;
Витраж_Т: Витраж теплый.

Кровля

Blank diagram 3

Например: «КП_Э_(1)», «КП_И_(2)».

Сокращение Расшифровка
Н Неэксплуатируемая
Э Эксплуатируемая
И Инверсионная

Отделка стен, полы и потолки

Blank diagram 5

Например: «ПЧ_Помещение кондиционеров_220_(14)»;
«ПтЧ_ГКЛ_Лифтовые холлы,вестибюли,коридоры_15_(1)».

Сокращение Расшифровка
СОт Отделка стен
ПЧ Отделка пола
ПтЧ Отделка потолка
ПФ Потолок фасадный

Ограждения

Blank diagram 4

Например: «Ограждение_МВ_1200_двойной крест»;
«Ограждение_ПН_600_поручень».

Сокращение Расшифровка
МВ Для внутренних лестничных маршей
МН Для наружных лестничных маршей
МД Для лестничных маршей дошкольных учреждений
ПВ Для внутренних лестничных площадок
ПН Для наружных лестничных площадок
ПД Для лестничных площадок дошкольных учреждений
БП Для балконов зданий высотой до 30 м
БВ Для балконов зданий высотой свыше 30 м
БД Для балконов зданий дошкольных учреждений
БЛ Для балконов зданий незадымляемых лестничных клеток
КО Для крыш без парапета
КП Для крыш с парапетом

Отливы

Blank diagram 4

Описание блоков:

Например: «Отлив_ОК-1_1600х1420_отделка»;
«Отлив_ОДБ-6П_1600х1420_отделка»

Отверстия

Blank diagram 3

Например:«Отверстие_ВЕРТ_КРГЛ» – отверстие вертикальные круглое;
«Отверстие_ГОР_ПРМГ» – отверстие горизонтальное прямоугольное

Мебель, сантехнические приборы и оборудование

Семейства

Например: «Придверная решетка», «Куст».

Типоразмеры

Blank diagram 2

Например: «Придверная решетка_500х600», «Куст_большой».

Перемычки

Типоразмеры

Blank diagram 4

Семейства компонентов перемычек

Blank diagram 3

Например: Уголок_125х8 l=160_(У1), ПР_29-16_(БР1)

Штриховки

Blank diagram 3

Фильтры, шаблоны видов, стили линий и другие настраиваемые инструменты визуализации в Revit

Наименование элементов данного блока должно быть логично и понятно всем лицам, работающим совместно в одной модели. При проверке модели могут быть выставлены замечания относительно некорректных наименований у элементов.

При создании пользовательских элементов необходимо в наименовании в конце добавлять дополнительный блок, содержащий имя автора.

Армирование

Типоразмеры арматурных стержней (системные)

Blank diagram 2

Например: «МП_А500-16-ф3». Данный тип арматурного стержня используется для арматуры в погонных метрах, класса А500, 16 диаметра и относится к 3 ряду армирования.

Семейства IFC-арматурных стержней

Blank diagram 3

Например: «Плита_П(U)_ряд», «Плита_Г(L)_одиночный».

Типоразмеры IFC-арматурных стержней

Например: «Г(L)_A500C», «Хкр_A500C»

Семейства IFC-каркасов

Blank diagram 3

Например: «Каркас_плита_поддерживающий_800», «Каркас_стена_Крп».

Типоразмеры IFC-каркасов

Наименование типоразмеров IFC-каркасов состоит из одного блока, который соответствует принятому в проекте наименованию каркаса. Пример наименования каркаса и его расшифровку смотри рисунок ниже.

%D0%9F%D1%80%D0%B0%D0%B2%D0%B8%D0%BB%D0%B0 %D0%BD%D0%B0%D0%B8%D0%BC%D0%B5%D0%BD%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D1%8F IFC %D0%BA%D0%B0%D1%80%D0%BA%D0%B0%D1%81%D1%8B 1Пример наименования каркаса

Формы арматурных стержней

Добавление новых форм арматурных стержней, а также выбор их наименования согласовывается с BIM-отделом.

В наименовании форм арматурных стержней могут использоваться буквы русского и английского алфавита, а также цифры. Основным принципом формирования наименования формы арматурного стержня является логическая ассоциация с формой.

Наименование форм арматурных стержней, имеющихся в шаблоне проекта КЖ и библиотеке закреплено в данном разделе (Таблица).

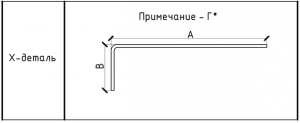

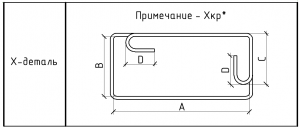

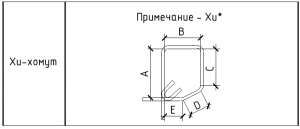

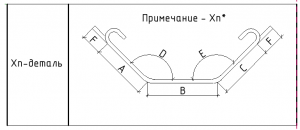

Наименование формы арматурного стержня Изображение Описание
I (английская буква «i» заглавная) Стандартный прямой стержень
Г %D0%A4%D0%BE%D1%80%D0%BC %D0%93 Г-образная деталь с прямым углом
Гr %D0%A4%D0%BE%D1%80%D0%BC %D0%93%D0%B3 Г-образная деталь с произвольным радиусом, который можно задавать вручную
Го %D0%A4%D0%BE%D1%80%D0%BC %D0%93%D0%BE Г-образная деталь с произвольным острым углом загиба
Гт %D0%A4%D0%BE%D1%80%D0%BC %D0%93%D1%82 Г-образная деталь с произвольным тупым углом загиба
П %D0%A4%D0%BE%D1%80%D0%BC %D0%9F П-образная деталь с прямыми углами
По %D0%A4%D0%BE%D1%80%D0%BC %D0%9F%D0%BE П-образная деталь с двумя острыми углами
Пт %D0%A4%D0%BE%D1%80%D0%BC %D0%9F%D1%82 П-образная деталь с двумя тупыми углами
Пот %D0%A4%D0%BE%D1%80%D0%BC %D0%9F%D0%BE%D1%82 П-образная деталь с двумя произвольными углами
S %D0%A4%D0%BE%D1%80%D0%BC S S-образная деталь с прямыми углами
%D0%A4%D0%BE%D1%80%D0%BC So S-образная деталь с острыми углами
%D0%A4%D0%BE%D1%80%D0%BC S%D1%82 S-образная деталь с тупыми углами
W %D0%A4%D0%BE%D1%80%D0%BC W W-образная деталь с четырьмя прямыми углами
%D0%A4%D0%BE%D1%80%D0%BC W%D1%82png W-образная деталь с че-тырьмя острыми углами
Ш %D0%A4%D0%BE%D1%80%D0%BC %D0%A8 Шпилька
Х %D0%A4%D0%BE%D1%80%D0%BC %D0%A5 Хомут
Хкр %D0%A4%D0%BE%D1%80%D0%BC %D0%A5%D0%BA%D1%80 Хомут на кручение
Хu %D0%A4%D0%BE%D1%80%D0%BC %D0%A5u Хомут пятиугловой (3 прямых и 2 тупых угла)
Хг %D0%A4%D0%BE%D1%80%D0%BC %D0%A5%D0%B3 Г-образный хомут с острым углом
Хгт %D0%A5%D0%B3%D1%82 Г-образный хомут с тупым углом
Хп %D0%A4%D0%BE%D1%80%D0%BC %D0%A5%D0%BF П-образный хомут с тупыми углами

Временные файлы и элементы модели

При создании файлов и элементов модели, которые будут иметь временный характер с последующим удалением либо переименованием, необходимо в наименовании добавлять дополнительный блок формата «ВРЕМЕННЫЙ_АВТОР», где во второй части подразумевается создатель файла или элемента модели для дальнейшей идентификации.

Например: «ФП_B30-F150-W8_300_ВРЕМЕННЫЙ_USER1», «10011_ОПР_СБР_ОФ_ВРЕМЕННЫЙ_USER2».

Скрипты Dynamo

Blank diagram 3

Например: ОБЩ_01_Номер корпуса, АР_01_Расстановка перемычек.

Источник

Ошибки и заблуждения
Adblock
detector
