Устройство сетей канализации
Канализационные сети (как система инженерных сооружений) являются основной составной частью канализации, которая служит для отведения и приема сточных вод к месту, где располагаются очистные сооружения.
В напорных канализационных трубопроводах сточные воды транспортируются под давлением, в безнапорных — самотеком без давления.
Канализационные сети строят преимущественно самотечные (безнапорные).
Для самотечных сетей канализации используют безнапорные железобетонные, бетонные, керамические, асбестоцементные трубы; для напорных сетей применяют напорные железобетонные, асбестоцементные, чугунные и пластмассовые трубы. В некоторых случаях при обосновании проектного решения безнапорные сети канализации могут быть выполнены из чугунных труб, а напорные — из стальных.
Безнапорные бетонные и железобетонные трубы подразделяются: по форме концов на раструбные и фальцевые.
Бетонные и железобетонные трубы с трещинами на внутренней и наружной поверхности не допускаются к укладке. Раковины, наплывы и околы бетона не должны превышать глубину (высоту) более 3 мм, длину (ширину) более 20 мм на внутренней поверхности труб и глубину (высоту) более 5 мм и длину (ширину) более 20 мм на наружной поверхности труб. Заусеницы, наплывы и околы бетона на наружной и внутренней поверхности раструбного и гладкого конца труб, а также фальцевых труб не должны превышать глубину (высоту) более 3 мм. Эти дефекты должны быть устранены путем заделки их цементно-песчаным раствором состава 1:3 (цемент : песок) по массе.
Безнапорные керамические трубы применяют для строительства безнапорных сетей канализации производственных, бытовых и дождевых вод. Керамические трубы, изготовляемые из тугоплавкой пластичной огнеупорной глины с добавкой кварцевого песка и шамота, выпускают диаметром от 150 до 600 мм, длиной от 800 до 1200 мм. Трубы рассчитаны на внутреннее гидравлическое давление не менее 0,15 МПа. Внутренняя и наружная поверхность труб покрыта химически стойкой глазурью. Неглазурованными остаются лишь нарезки на внутренней стороне раструба и на наружной стороне конца ствола трубы. Нарезки, как на внутренней стороне раструба, так и на наружной стороне ствола, состоят из пяти канавок глубиной не менее 3 мм. Благодаря нарезкам достигается лучшее сцепление материала заделки с трубой при устройстве стыковых соединений.
Трубы по всей длине должны быть прямолинейны. Искривление на 1 м длины ствола допускается в пределах 11 мм при диаметре от 150 до 250 мм и 9 мм при диаметре от 300 до 600 мм.
Торцовые плоскости должны быть перпендикулярны горизонтальной плоскости вдоль ствола трубы. Отклонения могут допускаться в пределах 4 мм при диаметре от 150 до 300 мм и 10 мм при диаметре от 350 до 600 мм.
Целостность трубы на строительном объекте можно проверить простукиванием трубы стальным молотком при простукивании труба должна издавать недребезжащий звук.
Асбестоцементные безнапорные трубы выпускают диаметром 150—600 мм.
Трубы поставляют комплектно с асбестоцементными муфтами. Трубы и муфты должны быть прямыми, цилиндрической формы, без трещин, обломов и расслоений. Искривление наружной поверхности труб в продольном направлении допускается не более 12 мм на полную длину. Торцы труб должны быть ровно обрезаны перпендикулярно к оси.
Агрессивные производственные сточные воды транспортируются по трубопроводам, выбор которых зависит от состава и концентрации агрессивных вод и температуры. Применяют трубы кислотоупорные керамические, керамические с глазурованной поверхностью, фаолитовые, текстофэолитовые, стеклопластиковые, фторопластовые, полиэтиленовые, из нержавеющей стали, стальные, футерованные резиной или пластиками и чугунные асфальтированные.
При устройстве сетей канализации применяют трубы или каналы круглого сечения. Если при пересечении сетей канализации с другими видами подземных сооружений нельзя использовать трубы круглого сечения, то на этом участке используют трубы полукруглого сечения. В некоторых случаях при большой внешней нагрузке на канализационный трубопровод применяют трубы обратнояйцевидного сечения. Для транспортирования сточных вод на очистных сооружениях устраивают каналы прямоугольного или трапецеидального сечения.
Канализационные трубопроводы обычно укладывают в земле отдельно от других подземных коммуникаций. Если канализационные трубопроводы прокладывают совместно с другими трубопроводами (водопроводом, теплопроводом, газопроводом, электрокабелями), то строят подземные коллекторы из сборных железобетонных изделий. При такой прокладке трубопроводов все подземные коммуникации доступны непосредственному осмотру во время их эксплуатации и при ремонтных работах нет необходимости вскрывать дорожные одежды, рыть траншеи.
Повороты, соединения и глубина заложения трубопроводов.
Повороты канализационных трубопроводов предусматриваются в колодцах, в которых устраивают открытые лотки, выполненные по плавным кривым. Радиус поворота лотка должен быть не менее диаметра трубы. В коллекторах диаметром 1200 мм и более радиус поворота равен пяти диаметрам трубы или более, поэтому поворот трассы крупных коллекторов осуществляется вне смотровых колодцев. В этих случаях колодцы устанавливают в начале и в конце кривой поворота. Если повороты коллекторов сооружаются с помощью щитовой проходки, радиус кривой поворота принимают 100 м и более, а колодцы в начале и в конце поворота не устанавливают.
Трубопроводы разных диаметров соединяют в колодцах двумя способами: по уровню воды, когда поверхность зеркала воды в соединяемых трубах имеет один уровень, соединение по воде или по шелыгам труб (шелыга в шелыгу), когда верх трубы меньшего диаметра совпадает с верхом отводящей трубы, соединение по верху трубы. В обоих случаях дно лотка присоединяемой трубы должно быть выше лотка отводящей трубы.
Наименьшую глубину заложения канализационных трубопроводов принимают на основании опыта эксплуатации сетей в данном районе. Если этих данных нет, то минимальную глубину заложения лотка трубопровода диаметром до 500 мм принимают на 0,3 м, а для труб большего диаметра — на 0,5 м менее наибольшей глубины промерзания грунта в месте укладки, но не менее 0,7 м до верха трубы, считая от планировочной отметки. Если трубы канализации укладывают на глубину менее 0,7 м, считая до верха трубы, то принимают меры по защите трубопровода от промерзания или повреждения наземным транспортом.
При укладке сетей канализации на максимальную глубину учитывают материал труб, грунтовые условия, метод производства работ и технико-экономические показатели.
Уклоны сетей канализации. Чтобы обеспечить нормальные условия для бесперебойной работы сетей канализации, по заданному расходу сточных вод определяют диаметр трубопровода, его наполнение (принимаемое в расчетах не полным по сечению трубы) и уклон, при котором обеспечиваются минимальные скорости движения сточных вод. При этих скоростях не должно происходить заиливание сетей канализации, поэтому минимальные расчетные скорости называют самоочищающимися.
Наименьшие уклоны принимают для труб диаметром 150 мм; для труб диаметром 200 ммВ-0,005, а для труб больших диаметров (1250 мм и более) Я-0,0005. В других случаях уклоны для конкретных местных, условий определяют по формулам и указывают в проекте.
С уклонами строят не только трубопроводы, но и коллекторы, закрытые и открытые каналы, а также лотки проезжей части, кюветы и водоотводные канавы при устройстве открытой дождевой сети.
Колодцы. На канализационных сетях устраивают колодцы различного технологического назначения смотровые, промывные, перепадные, специальные и соединительные камеры.
Смотровые колодцы устраивают для того, чтобы следить за состоянием работы сетей канализации, а также для их прочистки и ремонта. Смотровые колодцы устанавливают в местах присоединения канализационных линий, изменения направления уклона или диаметра трубопроводов. На прямых участках сети смотровые колодцы располагают на расстояниях, которые зависят от диаметра трубопровода и указываются в проекте. Эти расстояния для труб диаметром 150 мм равны 35 м, диаметром 200—450 мм —50 м, диаметром 500—600 мм— 75 м, диаметром 700—900 мм—100 м, диаметром 1000— 1400 мм—150 м, диаметром 1500—2000 мм—200 м, свыше 2000 мм—250—300 м.
Между двумя смотровыми колодцами трубопровод должен быть прямолинейным, иметь постоянный диаметр и один уклон.
Смотровые колодцы подразделяются на линейные, поворотные, узловые и контрольные.
Линейными называются смотровые колодцы, установленные на прямых участках сети канализации. Поворотные колодцы устраивают в местах поворотов сети, а узловые — в местах соединения нескольких канализационных линий. Контрольные колодцы, размещаемые в местах присоединения дворовой, внутриквартальной или заводской сети к уличной, служат для контроля за работой присоединяемых участков.
Смотровые колодцы устраивают, как правило, из сборных бетонных или железобетонных элементов, в отдельных случаях — из кирпича.
Колодец состоит из основания (бетонная или железобетонная плита) с лотком из монолитного бетона марки 200, рабочей камеры, плиты перекрытия рабочей камеры, горловины и чугунного люка с крышкой.
При укладке труб круглого сечения лоток выполнен в форме полуокружности. Боковые стенки лотка выводятся до шелыги трубы наибольшего диаметра. Площадку выполняют с небольшим уклоном (0,02—0,03) в сторону лотка, что необходимо для слива осадка при переполненном колодце. Для спуска внутри колодца устанавливают металлические ходовые скобы или лестницы.
Канализационные сети
Наружная канализационная сеть – эта система подземных трубопроводов для приема и отведения сточных вод. Для устройства сети применяют бетонные, железобетонные, керамические, асбестоцементные и пластмассовые трубы. Минимальный диаметр уличных сетей – 200 мм, для производственных и внутриквартальных – 150 мм, для дождевой и общесплавной – 250 мм. Для осмотра и прочистки канализационной сети устраивают смотровые колодцы, внутри которых трубы соединяют открытым лотками. Колодцы на прямолинейном участке размещают на расстоянии 150 м. В зависимости от назначения колодцы делятся на линейные, поворотные, узловые и контрольные, а также промывные и перепадные. Соединение труб в колодце возможно по уровням воды (рис. 3.5, а) и по шелыгам труб (рис. 3.5, б).
Рис. 3.5. Соединение труб в колодце
Шелыга – это верхняя образующая свода трубы. Бытовая канализационная сеть рассчитывается на частичное наполнение труб, которое зависит от диаметра труб. Степень наполнения труб характеризуется отношением слоя воды (h) к ее диаметру. Для дождевой и общесплавной сетей разрешается полное наполнение. При проектировании сетей принимают минимальные расчетные скорости не менее самоочищающейся (0,7 м/с). Самоочищающаяся скорость – это скорость, соответствующая полному взвешиванию загрязнений, находящихся в сточной воде. Наименьшие уклоны труб принимают в зависимости от их диаметра по приближенной формуле:
Расчет наружных сетей канализации ведут по соответствующим таблицам [4].
Рис. 3.6. Насосная станция с отдельно стоящим приемным резервуаром
1 – решетка с механической очисткой; 2 – приемный резервуар; 3 – всасывающие трубы; 5 – кран-балка; 6 – машинное отделение; 7 – двигатели; 8 – рабочие насосы
Глубина заложения труб принимается по формуле:
где hпром – глубина промерзания грунта.
е = 0,3 м – для труб диаметром до 500 мм, выше 500 мм е = 0,5 м.
При устройстве сетей приходится иногда прибегать к перекачке сточных вод, т.е. к устройству насосных станций. В состав канализационной насосной станции входят: приемный резервуар с решеткой, дробилки для измельчения отбросов, задерживаемых решетками, машинное отделение и вспомогательные помещения (рис. 3.6).
Дата добавления: 2016-02-09 ; просмотров: 2656 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ
Конструирование канализационной сети
Для того чтобы сеть канализации функционировала нормально, нужно исключить её засорение выпадающими в трубах осадками. Обеспечивается это проведением правильного гидравлического расчёта сети и соответствующего конструирования.
Первейшей целью конструирования канализации заключается в обеспечении максимальной её целесообразности, которая состоит в соблюдении всех требований по строительству и эксплуатации на весь расчётный срок.
Для технического обслуживания канализационной сети во всех критических точках: притоках боковых линий, изменения конфигурации (уклона, направления, диаметра трубопровода) устанавливаются смотровые колодцы. Они устраиваются через определенные расстояния и на прямых участках. Промежуток между ними зависит от диаметра трубопровода. Типы смотровых колодцев зависят от назначения их и места установки. Бывают они линейными, поворотными, узловыми и контрольными.
Смотровые колодцы
Линейные устраиваются на участках канализационной сети прямолинейных.
Расстояния между ними зависят от диаметров труб:
Указанные величины допускается увеличивать не более чем на 10%. Каждое изменение должно быть надлежащим образом обосновано.
Поворотные предусматриваются в тех точках, где линии изменяют направление.
Узловые нужно закладывать там, где канализационные линии соединяются. В одном таком колодце должно соединяться не больше 4 труб – 3 подводящих и 1 отводящей.
Контрольные необходимы в местах подвода к уличной канализационной сети дворовой. Они должны располагаться вне пределов красной линии застройки. С их помощью контролируется работа сети канализации конкретных канализованных объектов.
Уклон местности на разных участках может резко меняться. Там, где соединяются коллекторы с разного уровня, требуется скорости течения жидкости погасить. Для этого предусмотрен ещё один тип колодцев – перепадный. Колодцы – гасители напора используются также на выходе напорных трубопроводов от КНС.
Колодцы занимают очень заметную долю в затратах. Так, их стоимость может составлять до четверти расходов, требуемых для прокладки трубопроводов. Сэкономить на затратах можно совместив функциональность колодцев.
Трубы в смотровых колодцах соединяются открытыми лотками. При этом там, где линии прямые, лотки также должны быть прямыми, на поворотах же – иметь закругление плавное. Повороты в лотках колодцев более, чем на прямой угол, недопустимы.
Порядок соединения труб в колодцах
Трубы по профилю сопрягаются здесь по двум правилам:
Если наполнения воды в трубах одинакового диаметра не совпадают, то они соединяются «по уровням воды». Этот путь лучше по гидравлическим условиям функционирования канализационной сети, но для этого требуется укладывать коллектор на большей глубине, что повышает затраты.
Когда есть необходимость соединять трубы бытовой канализации по шелыгам («шелыга в шелыгу»), гидравлический уровень подлежит проверке.
При любом случае дно лотка выходной трубы не должно быть выше, чем у трубы входной. Чтобы устранить возможность появления подпоров, следствием которых является интенсивное выпадение осадков, нужно добиваться, чтобы стоки из притоков поступали со скоростью не выше, чем в принимающей магистрали. Если необходимо, то скорость из присоединений должна гаситься. Для этого у сочленений организуются перепады.
Канализационную сеть, проходящую по проездам или улицам, целесообразно прокладывать параллельно красным линиям застройки, причём на стороне улицы с наибольшим числом присоединяемых объектов (зданий, дворов или кварталов).
Глубина закладывания труб и уклон
При определении минимальной проектной глубины закладывания лотков канализационных труб нужно исходить из прошлого опыта подобных работ в конкретном районе или в условиях, аналогичных локальным. Если таковой информации найти не удалось, необходимо руководствовать следующими данными: наименьшая глубина заложения лотков труб определяется так:
Эти величины отмеряются от максимальной глубины, на которую грунт промерзает в конкретной местности. В любом случае местоположение верха трубы, отсчитываемое от планировочной отметки, не должно быть меньше 0,7 м от поверхности земли.
При необходимости уменьшить глубину заложения канализационной сети её начальные участки нужно утеплить. Для решения этого вопроса требуется технико-экономическое обоснование. Заодно, в этом случае, требуется оснащение трубопроводов системой защиты от наземного транспорта, который может нанести им повреждения.
Начальная глубина Н, на которую нужно заложить уличную сеть канализации задаётся глубиной заложения канализации внутриквартальной и дворовой. Вычисляется она из формулы
Здесь, параметры канализационной линии дворовой или внутриквартальной:
Начальная глубина заложения, длина присоединяемой линии, отметка поверхности земли у смотрового колодца во дворе или внутри квартала определяется по колодцу, находящемуся на максимальном удалении от улицы или принимающему наиболее глубокий выпуск.
Для труб диаметром 150 мм (наиболее распространённых в дворовых и внутриквартальных линиях сбора сточных вод) рекомендуемый минимальный уклон – 0,007.
Здесь D и d – диаметры уличной и подводящей труб, соответственно; h – расчётная глубина потока в уличном коллекторе.
Трассировка и устойство внутренней канализационной сети
3.1. Аксонометрическая схема К1.
Сеть внутренней канализации, состоящая из отводных трубопроводов от приборов (приемников сточных вод), из стояков, коллекторов (горизонтальных трубопроводов, объединяющих несколько стояков ), вытяжных труб, выпусков и внутриквартальной сети, имеет устройство, представленное на рис. 5.6.

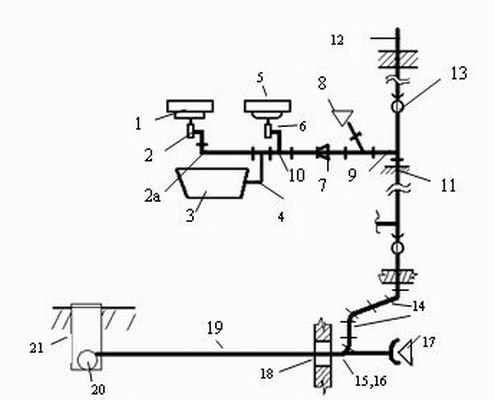

Рис. 5.6. Схема бытовой канализации жилого дома.
Если линия заканчивается ванною, то за ванною устраивают прочистку.
Перед унитазом устанавливается в случае увеличения диаметра от 50 до 100 мм.
кровли на 0,5 м выше кровли).
Соединение труб 19 и 20 по шелыгам трубы(5.20) (в верхней части)
3.2. Требования к трассировке и монтажу.
Отводные трубопроводы квартирных разводок и выпусков прокладывают по стенам выше пола, а иногда под потолком расположенного ниже нежилого или общественного помещения в виде подвесных линий или же в межэтажном перекрытии, если конструкция и толщина его разрешают это сделать. При повышенных требованиях к обработке помещений подвесные трубопроводы маскируют путем устройства подвесных потолков, коробов.
При современном строительстве с применением частей зданий заводского изготовления из бетона и железобетона и индустриальных методов монтажа прокладку отводных канализационных трубопроводов осуществляют не в межэтажных перекрытиях, а в бороздах, нишах стен, монтажных шахтах, панелях и монтажных коридорах. В первых этажах зданий при отсутствии подвалов отводные трубопроводы (и коллекторы) прокладывают в специальных каналах. Все отводные трубопроводы прокладывают по кратчайшему расстоянию с установкой на концах и на поворотах прочисток.
Канализационные стояки, транспортирующие сточные воды от отводных линий в нижнюю часть здания, размещают близ приемников сточных вод (в туалетах, кухнях). Приемники стоков присоединяют к трубам с установкой между ними гидравлических затворов (сифонов). Размещают приемники по этажам здания один над другим в целях уменьшения общего числа стояков.
Выпуски, которые отводят сточные воды от стояков за границы здания во внутриквартальную канализационную сеть, укладывают с обеспечением плавных присоединений к стоякам (двумя отводами по 135° или удлиненными отводами). Трубопроводы, которые прокладываются в холодных помещениях, утепляют.
Глубину заложения трубы(5.21) выпуска определяют с учетом:
б) наличия приемников сточных вод, расположенных в подвальных помещениях (при отводе стоков в выпуск самотеком);
в) защиты трубы от механических повреждений (в местах проезда наземного транспорта глубина заложения должна быть не менее 0,7 м от верха трубы).
Наибольшая длина трубы выпуска от стояка или от прочистки до оси смотрового колодца принимается в зависимости от диаметра трубы выпуска:
Наименьщая длина трубы выпуска от стены до смотрового колодца принимается в зависимости от грунтов: для твердых грунтов 3 м, для макропористых просадочных грунтов 5 м.
В здании с неэксплуатируемым подвалом или с техническим подпольем высотой не менее 1,6 м в отдельных случаях может устраиваться один канализационный выпуск с торца для всех стояков.
Диаметр трубы общего выпуска и сборного коллектора определяется аналитическим расчетом.
В грунтах со значительной просадкой трубы выпуска прокладывают к смотровому колодцу в стальных (чугунных) футлярах, стыковые соединения устраивают на резиновых кольцах.
Для прокладки трубы выпуска в стене фундамента оставляют отверстие, которое обеспечивает зазор вокруг трубы не менее 0,2 г. Зазор закладывают водогазонепроницаемым материалом (глиной и др.) с установкой гильзы.
На отводных линиях от приемников сточных вод, размещаемых в подвалах ниже отметки люка ближайшего смотрового колодца, обязательно устанавливают заслонки, которые предотвращают излияние сточной жидкости в помещение при засорениях внутриквартальной канализационной сети.
Санитарные приборы котельных и тепловых пунктов (унитаз, раковина), установленные в подвалах, допускается присоединять к внутриквартальной сети самостоятельным выпуском без устройства стояка, но с обязательной установкой заслонки.
Внутриквартальную сеть канализации прокладывают параллельно внешним стенам здания, по кратчайшему пути к уличному коллектору, с наименьшей глубиной заложения труб по правилам устройства внешних канализационных сетей.. Глубина заложения внутриквартальной сети определяется отметкой наиболее углубленного (диктующего) выпуска из здания. Диктующим будет выпуск, который принимает
стоки от приемников, установленных в подвале. Диаметр труб внутриквартальной сети обычно принимают не меньше 150-200 мм. Расчет расходов внутриквартальных сетей проводят по нормам и правилам проектирования внутренней канализации (СНиП 2.04. 01-85 ).
Средняя скорость движения воды в отстойнике?
1 сантиметр в секунду
107. Для канализационной трубы d=150 мм максимальное расстояние между колодцами?
108. Для канализационной трубы d=200 мм максимальное расстояние между колодцами?
ШЕЛЫГА В ШЕЛЫГУ – что это такое?
Соединение канализационных труб с выравниванием по верхней части
Нижняя часть живого сечения трубы
Основные сооружения, входящие в состав биологической очистки?
Аэротенки. Вторичные отстойники
Длина выпуска канализации от наружной стены до смотрового колодца?
Где в квартирах надо устанавливать запорную арматуру по СНиП 2.04.01-85?
На ответвлениях в квартиру, перед смывными бачками и водонагревателями
Оптимальные уклоны для труб К1 диаметром 50 и 100 мм?
Соответственно 0,035 и 0,02
115. Перечислите городские канализационные сети последовательно по ходу движения сточныхвод?
Дворовые сети. Уличные коллекторы. Районные коллекторы. Городской коллектор.
116. Давление в системе Т3 около водоразборных приборов должно быть не более:
Гидростатический напор в системе В2 зданий не должен превышать (в метрах)?
90 метров вод. столба
118. Гидростатический напор в системе В1+В2 зданий не должен превышать (в метрах)?
45 метров вод. столба
Стандартные длины пожарных рукавов для В2 по СНиП 2.04.01-85?
Как определить число вводов водопровода для жилого здания?
1 ввод на каждые 400 квартир
Минимальное расстояние по горизонтали в свету между вводом В1 и выпуском К1?
Не менее 1,5 м при диаметре ввода до 200 мм включительно
Где прежде всего следует прокладывать разводящую сеть В1 в жилых зданиях?
В подпольях, подвалах, технических этажах и на чердаках
Где в производственных зданиях следует размещать питьевые фонтанчики?
На расстоянии не более 75 метров от рабочих мест
Материал запорной арматуры внутреннего Т3 диаметром до 50 мм включительно?
Бронза, латунь и термостойкие пластмассы
Что такое аэротенк?
Проточное сооружение с аэрацией воды и активным илом для окисления загрязнения в стоках
